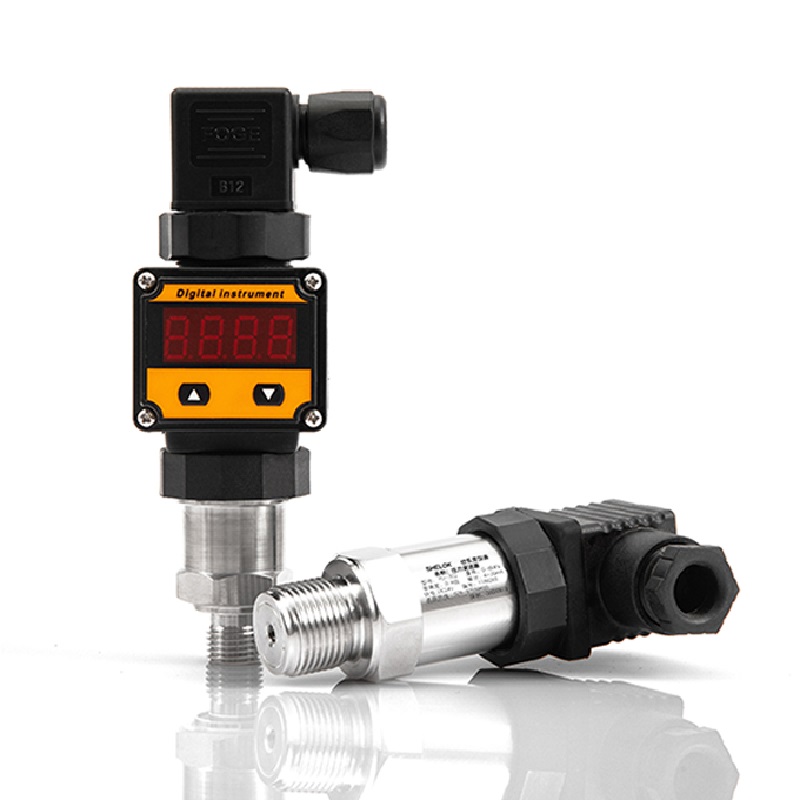

產品概述

GJM-122系列壓力變送器產品采用不銹鋼隔離膜片的0EM壓力傳感器作為信號測量元件，并經過計算機自動測試，用激光調陽工藝進行了寬溫度范圍的零點和靈敏度溫度補償。放大電路位于不銹鋼殼體內，將傳感器信號轉換為標準輸出信號，充分發揮了傳感器的技術優勢，使壓力變送器具有優異的性能。它抗干擾、過載和抗沖擊能力強、溫度漂移小、穩定性高，具有很高的測量精度，是工業自動化領域理想的壓力測量儀表。

產品參數

測量介質:液體或氣體(與接觸材質兼容)

整體材質:膜片  316L不銹鋼(接觸)  過程連接304不銹鋼 (接觸)

                 外殼  304不銹鋼  密封件  丁腈橡膠  (接觸)

                 顯示外殼ABS 工程塑料(數碼管顯示)赫斯曼接頭ABS 工程塑料

壓力量程: -100kPa~0~ 100MPa (詳見量程選型表)

壓力方式:表壓、絕壓、負壓

輸出信號: 4~20mA、RS485 ( 標準Modbus-RTU協議)、(0~10VDC、 0~5VDC、 1~5VDC、 0. 5~2. 5VDC定制)

供電電壓: 12~36VDC 常規 15~36VDC 常規(帶顯示或輸出0~ 10VDC)

                  3~5VDC  定制(輸出為0. 5~2.5VDC)

精度等級: 0. 1%FS  (量程≥100kPa定制)  0.25%FS  (量程≥100kPa默認)

                  0.5%FS  (10kPa≤量程< 100kPa默認) 1%FS  (量程<10kPa默認)表頭顯示精度0.5級、數碼管(LED) 顯示

工作條件:介質溫度-40~ 85'C環境溫度-40~ 85C環境濕度 0%- -95%RH (無冷凝無結露)溫度補償: -10~70'C

抗震性能: 10g(20... 2000Hz)

過載能力: 200%滿量程或120MPa (取最小值)

響應頻率:模擬信號輸出≤500Hz、數字信號輸出≤5Hz穩定性能:土0. 1% PS/年

溫度漂移:土0. 01%FS/'C (溫度補償范圍內)整體重量:無顯示≈190g有顯示≈270g

防護等級: 1P65 (無顯示IP54 (有顯示)

注:以上:防護等級是指電氣連接完整后所達到最大功率:電流型≤0.02Us(W)數字型≤0. 015Us(W)注:Us=供電電壓負載特性:電流型負載≤[ (Us-7.5) +0. 02 (Us=供電電壓) } 。

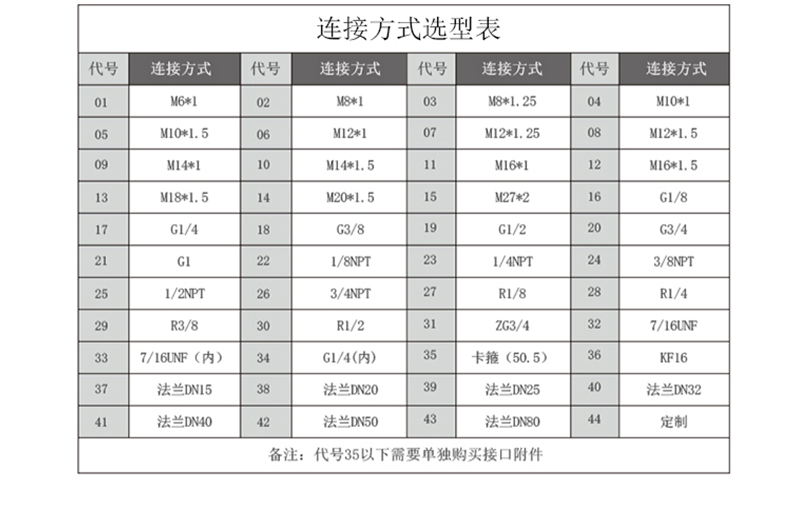

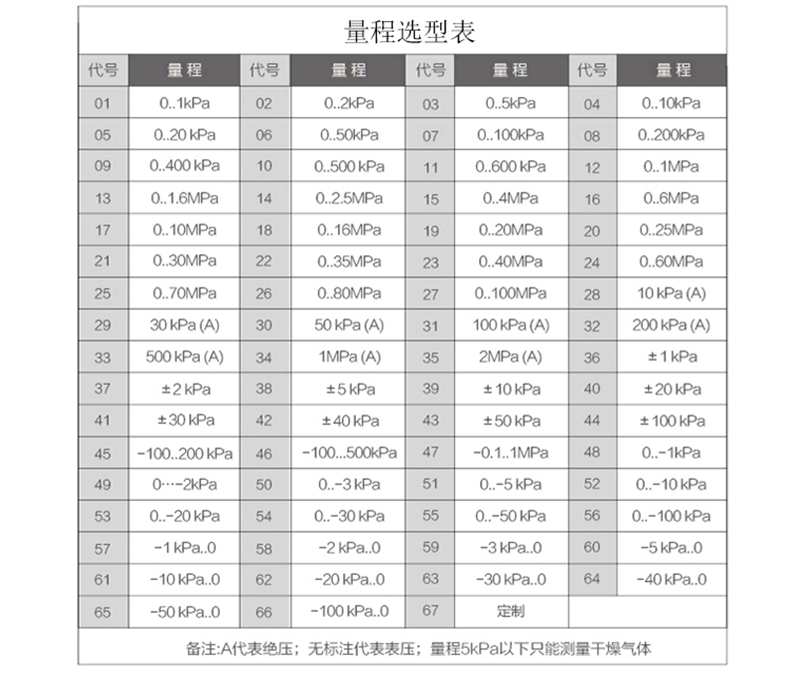

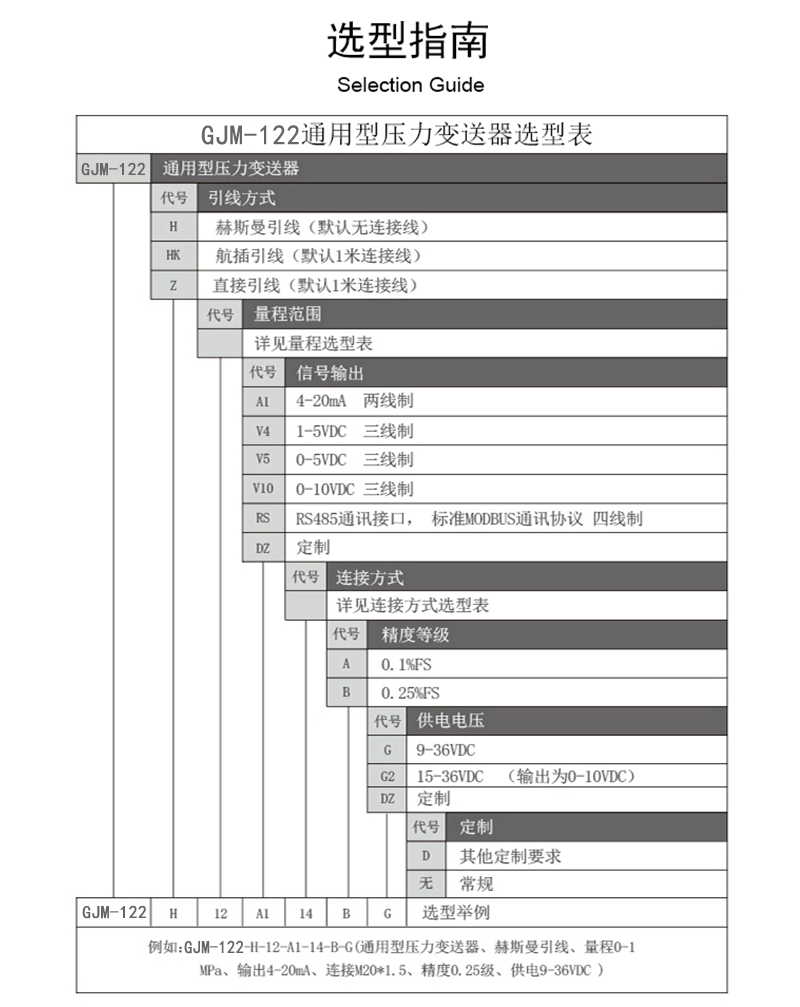

規格選型

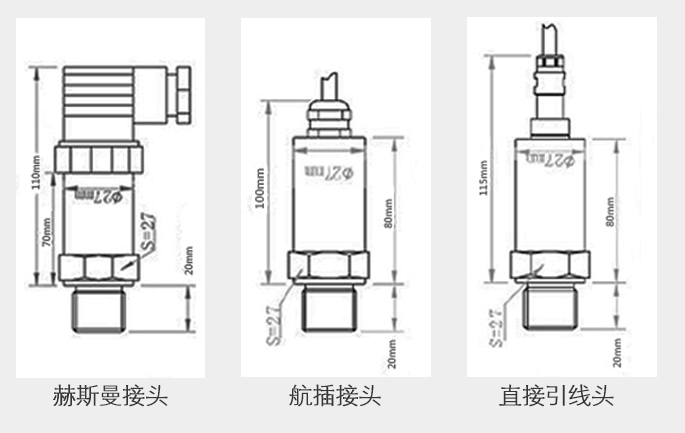

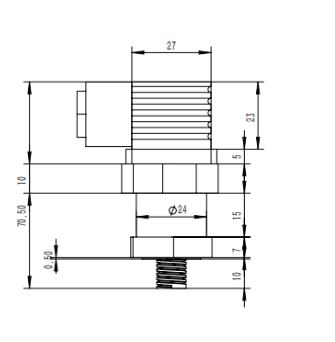

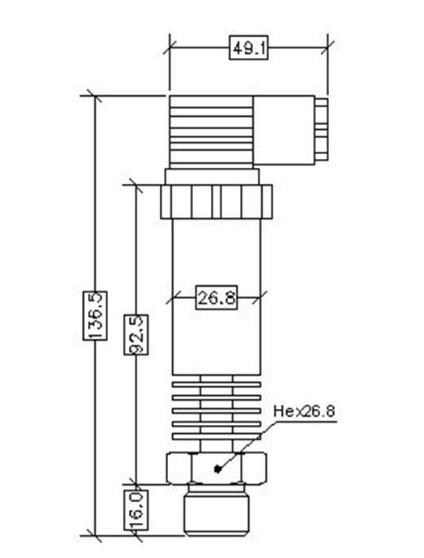

外形尺寸（可定制）

訂貨須知

△警告!

用戶在定購變送器時要注意根據介質的壓力、溫度、防護等級和環境條件選擇合適的規格。
